午夜在线国语中文字幕视频_揉捏双乳gif动态图_狠狠色丁香婷婷综合久久来来去_日韩加勒比av_好吊日在线视频,亚洲精品在,男阳茎进女阳道全过程在线观看,亚洲综合日韩精品

設(shè)為首頁  |   加入收藏
產(chǎn)品名稱： ZS-1033耐氫氟酸防腐涂料
產(chǎn)品型號： ZS-1033
產(chǎn)品耐溫： 150℃
產(chǎn)品顏色： 黑色
產(chǎn)品用途： ZS-1033耐氫氟酸防腐涂料使用范圍：適用于≤150℃下各種含氟離子液體、氣體的設(shè)備、設(shè)施如硅業(yè)洗砂罐、污水池、煙氣管道等的長效防護(hù)，亦可用作混合酸、酸堿交替、電離酸或小分子滲透性強(qiáng)的工況的長效防護(hù)。

氟化氫，化學(xué)式為HF，其水溶液就是人們常說的氫氟酸。氫氟酸具有極強(qiáng)的腐蝕性有劇毒俗稱“化骨水”。因氫氟酸能刻蝕玻璃（能與二氧化硅發(fā)生反應(yīng)）且具有去極化效應(yīng)，在工業(yè)生產(chǎn)應(yīng)用中最大的難點是如何做到設(shè)備設(shè)施的有效防腐。

北京志盛威華化工有限公司科研人員從氟化氫的微觀結(jié)構(gòu)、腐蝕行為等研究出發(fā)，根據(jù)氟原子電負(fù)性強(qiáng)極易與氫原子形成氫鍵、與金屬離子形成可溶性鹽等特點，結(jié)合氫氟酸會發(fā)生聚合作用生成H2F2分子，而H2F2容易離解：H2F2=H+HF2-，離解后的H2F2腐蝕性更強(qiáng)等特性，研發(fā)推出了防腐針對性強(qiáng)、抗氟離子滲透及腐蝕的ZS-1033耐氫氟酸防腐涂料。該涂料自2001年面世以來緩解、解決了諸多氟離子腐蝕問題如：電解鋁車間鋼結(jié)構(gòu)及屋面腐蝕問題、含氟污水處理池及附屬設(shè)施的防腐問題、硅業(yè)石英砂洗砂罐的腐蝕問題、含氟含沼氣沼氣發(fā)生裝置防腐問題等。


ZS-1033耐氫氟酸防腐涂料采用特殊工藝改性提純的酚氟樹脂作為致密防滲透惰性成膜物，采用重晶石、納米鉻粉、防介質(zhì)滲透、防極性帶電離子滲透的固體特殊填料作為功能顏填料。在樹脂及功能顏填料按科學(xué)配比配置成膜后，涂層致密化學(xué)性質(zhì)穩(wěn)定，可防氫離子滲透、氟離子滲透，耐電離性酸，有效提升設(shè)備設(shè)施的防氟（防腐）能力。

50%HF(浸泡)：

300h涂層無變化

5% HF(浸泡):

100h涂層無變化

HF(汽熏)：

100h涂層無變化

耐10% H2SO4：

300h涂層無變化

耐溫幅度

≤150℃

雙組

雙組分

附著力

1級

涂層硬度

≥4

建議厚度

300 um

抗拉強(qiáng)度

≥5Mpa

濕態(tài)密度

1.8

實干

≥24h

成膜致密度

高，防H+、F-

抗壓強(qiáng)度

≤30MPa



1、涂料組成：本涂料為雙組份涂料，A組分為黑色粘稠液體，B組分為黃褐色粘稠液體。為保證涂料防腐效果，涂料體系中未加入防沉劑，故A組分（黑色）在存儲期內(nèi)會出現(xiàn)不同程度沉降（沉淀），在使用時需先采用機(jī)械攪拌將A組分?jǐn)嚢杈鶆颍侔促|(zhì)量比A（黑色）：B（黃褐色）=2：1的比例進(jìn)行混合，建議在雙組份混合時進(jìn)行持續(xù)攪拌至均勻。

2、基材要求：在涂刷涂料前需保證被涂覆基材表面無灰塵、油污、雜物碎片、銹蝕、脆化層等其他可能影響附著力的異物?；膽?yīng)保持干燥，含水率應(yīng)<10%，如有條件，盡可能保證被涂覆基材處于完全干燥狀態(tài)。

3、環(huán)境要求：環(huán)境濕度大于80%、環(huán)境溫度低于0℃或高于60℃時不建議施工本涂料，施工環(huán)境應(yīng)保證通風(fēng)良好，密閉空間或高濕環(huán)境會影響涂層干燥延長實干固化時間。

4、施工方法：根據(jù)被涂物所處環(huán)境及結(jié)構(gòu)特點，可靈活采用刷涂、輥涂、高壓無氣噴涂、浸涂、灌涂等方式進(jìn)行涂料的施工。

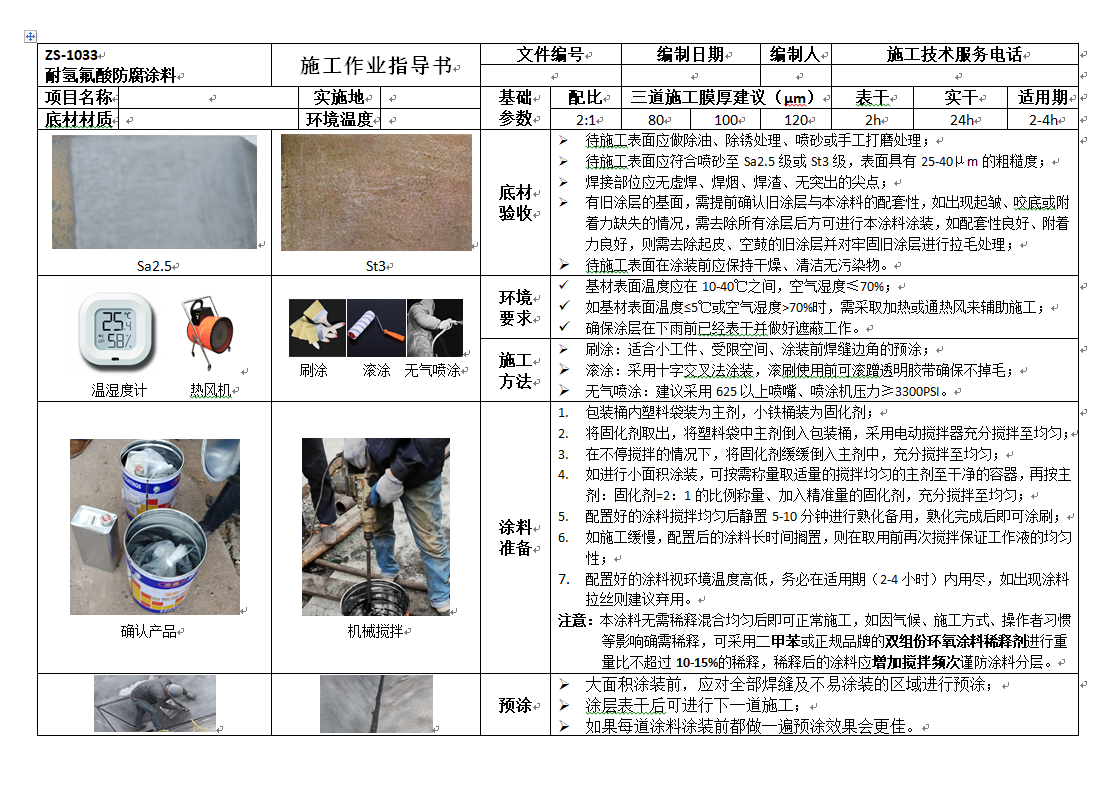

1033耐氫氟酸涂料施工教程

涂料包裝：鐵桶 壁厚：0.5 mm 最高碼放層數(shù)：5層 桶上徑：Φ300 mm 桶下徑：Φ280 mm 高度：330 mm 涂料凈重：20公斤 涂料桶壁商標(biāo)：志盛牌

ZS-1033耐氫氟酸防腐涂料使用范圍：

適用于≤150℃下各種含氟離子液體、氣體的設(shè)備、設(shè)施如硅業(yè)洗砂罐、污水池、煙氣管道等的長效防護(hù)，亦可用作混合酸、酸堿交替、電離酸或小分子滲透性強(qiáng)的工況的長效防護(hù)。
